Endüstriyel üretim ortamlarında hidrolik güç üniteleri, makine performansını ve operasyonel verimliliği doğrudan belirleyen kritik bileşenlerdir. Basınçlı akışkan gücünü mekanik harekete dönüştüren bu sistemler, pres makinelerinden konveyör sistemlerine, CNC tezgahlarından metal şekillendirme ekipmanlarına kadar geniş bir yelpazede kullanılmaktadır. Bu rehberde, endüstriyel hidrolik güç ünitelerinin çalışma prensiplerinden seçim kriterlerine, bakım prosedürlerinden enerji verimliliği stratejilerine kadar tüm detayları kapsamlı şekilde ele alacağız.

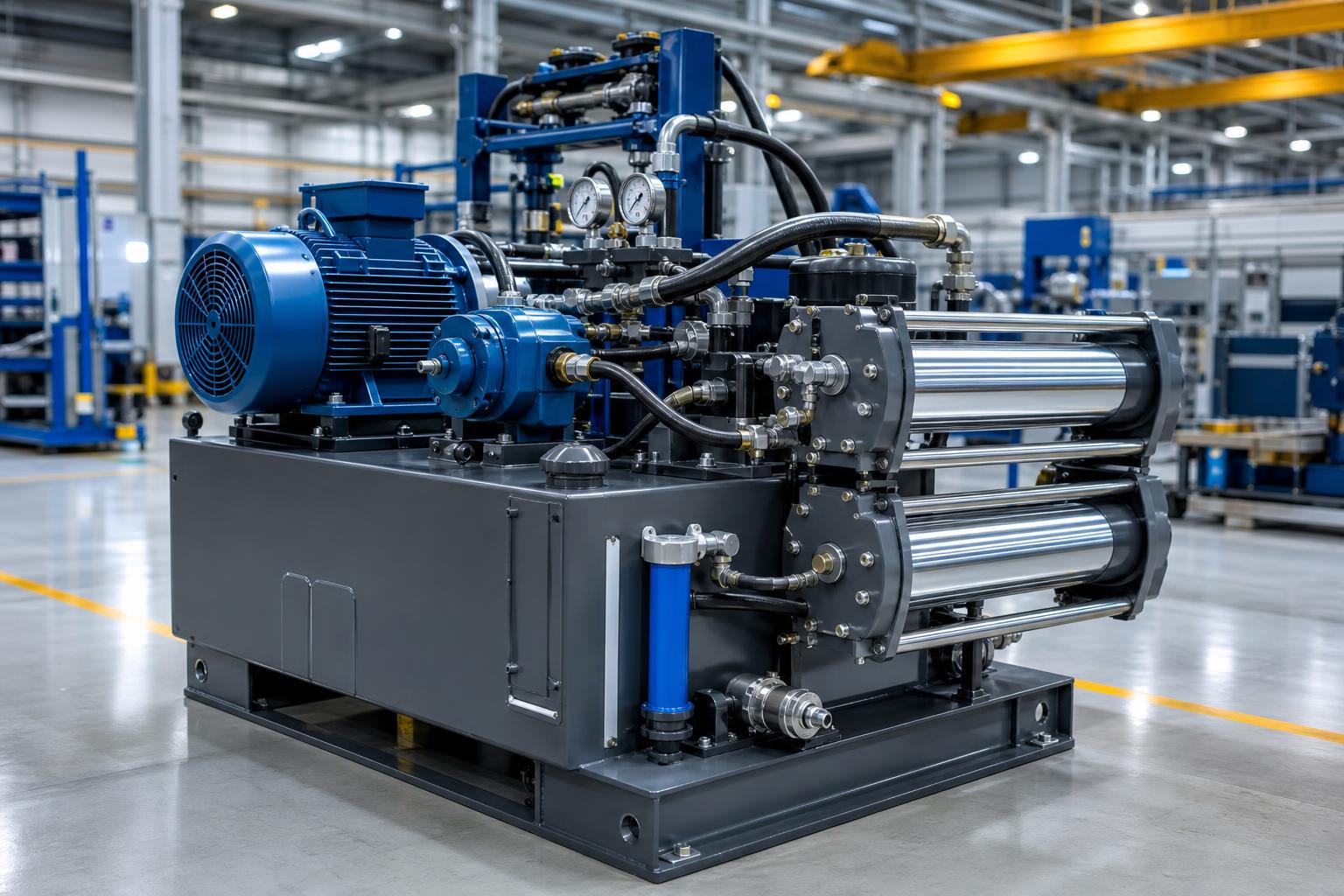

Endüstriyel Hidrolik Güç Ünitesi Nedir?
Hidrolik güç ünitesi (HPU), bir elektrik motoru veya dizel motor tarafından çalıştırılan hidrolik pompayı, hidrolik tankı, filtreleri, valfleri ve kontrol elemanlarını barındıran entegre bir sistemdir. Temel işlevi, hidrolik akışkanı basınçlandırarak sisteme istenen debi ve basınçta iletmektir. Pascal yasasına dayanan bu çalışma prensibi, küçük bir kuvvet uygulayarak büyük yüklerin hareket ettirilmesini mümkün kılar.
Endüstriyel tesislerde HPU’lar, üretim hattındaki makinelerin hidrolik ihtiyacını karşılayan merkezi güç kaynakları olarak görev yapar. Doğru tasarlanmış bir HPU, makinenin ömrünü uzatırken enerji tüketimini minimize eder ve beklenmedik duruşların önüne geçer. Endüstriyel zincir montajı sürecinde olduğu gibi, hidrolik güç ünitesi kurulumunda da uzmanlık ve hassasiyet kritik önem taşır.
Hidrolik Güç Ünitelerinin Temel Bileşenleri
Hidrolik Pompa ve Motor Sistemleri
Hidrolik pompa, HPU’nun kalbidir. Sisteme akışkanı basınçlı olarak sağlayan pompa tipleri arasında dişli pompa, kanatçık pompa ve pistonlu pompa en yaygın kullanılan seçeneklerdir. Dişli pompalar basit yapıları ve uygun maliyetleriyle düşük basınç uygulamalarında tercih edilirken, pistonlu pompalar yüksek basınç gerektiren endüstriyel pres ve metal işleme makinelerinde vazgeçilmezdir. Kanatçık pompalar ise orta basınç aralığında verimli çalışma sağlayarak hidrolik pres ve enjeksiyon makinelerinde sıklıkla kullanılmaktadır.
Pompa seçiminde debi, basınç, viskozite ve çalışma sıcaklığı parametreleri belirleyici rol oynar. Yanlış pompa seçimi, hem enerji israfına hem de erken arızalara yol açabilir. Zincir ve dişli malzeme seçiminde olduğu gibi, hidrolik pompa seçiminde de uygulama koşullarının detaylı analizi şarttır.
Hidrolik Tank ve Soğutma Sistemleri
Hidrolik tank, akışkanın depolandığı ve soğutulduğu rezervuardır. Tank kapasitesi, pompa debisinin en az 3 katı olmalıdır; bu oran, akışkanın yeterince soğuması ve hava kabarcıklarının ayrışması için gereklidir. Endüstriyel uygulamalarda tank tasarımı, iç basınç dayanımı, akışkan seviye göstergesi, nefes borusu ve drenaj bağlantılarını içermelidir.
Soğutma sistemi, hidrolik akışkanın çalışma sıcaklığını optimal aralıkta tutar. Hava soğutmalı ısı eşanjörleri küçük ve orta kapasiteli sistemler için yeterliyken, büyük endüstriyel tesislerde su soğutmalı eşanjörler tercih edilir. Akışkan sıcaklığının 60°C’nin üzerine çıkması, viskozite düşüşüne, conta bozulmalarına ve pompa kavitasyonuna neden olabilir.
Filtre ve Akışkan Kontrol Elemanları
Hidrolik sistemin ömrünü belirleyen en kritik bileşen filtredir. Emiş filtresi, basınç hattı filtresi ve dönüş hattı filtresi olmak üzere üç temel filtre noktası bulunur. ISO 4406 standartlarına göre temizlik seviyesi belirlenen akışkan, partikül kontaminasyonuna karşı sürekli filtre edilmelidir. 10 mikron filtrasyon hassasiyeti standart endüstriyel uygulamalar için yeterli iken, servo valfli hassas sistemlerde 3 mikron altı filtrasyon gerekebilir.
Hidrolik Güç Ünitesi Seçim Kriterleri
Basınç ve Debi Gereksinimlerinin Belirlenmesi
HPU seçiminde ilk adım, sistemin maksimum çalışma basıncı ve gereksinim duyulan debi miktarının belirlenmesidir. Basınç değeri, makinenin taşıyacağı maksimum yük ve silindir/piston alanı hesaplanarak tespit edilir. Güvenlik faktörü dikkate alınarak, HPU’nun nominal basıncı sistem gereksiniminin en az %25 üzerinde olmalıdır. Debi ise silindir hacmi ve çevrim süresi baz alınarak hesaplanır; birden fazla aktüatörün eşzamanlı çalıştığı sistemlerde pik debi gereksinimi akümülatör ile karşılanabilir.
Çalışma Ortamı ve Akışkan Uyumluluğu
Endüstriyel ortam koşulları HPU tasarımını doğrudan etkiler. Yüksek sıcaklık, tozlu ortam, nem ve titreşim gibi faktörler, bileşen seçimini ve koruyucu önlemleri belirler. Gıda üretim tesislerinde gıda sınıfı akışkan zorunluluğu, maden ocaklarında ATEX sertifikalı ekipman gereksinimi, deniz ortamında korozyon dayanımlı malzeme ihtiyacı gibi spesifik koşullar HPU spesifikasyonunu şekillendirir.
Akışkan Seçiminde Viskozite Önemi
Hidrolik akışkan viskozitesi, pompa verimliliği ve sistem performansı için belirleyici parametredir. Düşük viskozite, iç kaçakları artırırken yüksek viskozite emiş kayıplarına ve kavitasyona neden olur. Çalışma sıcaklık aralığına uygun viskozite indeksine sahip akışkan seçimi, zincir yağlama sistemlerindeki akışkan seçimi kadar kritiktir. DIN 51524 standardına uygun HM veya HLP türü akışkanlar, endüstriyel uygulamaların çoğunda güvenle kullanılabilir.
Enerji Verimliliği ve Sürdürülebilirlik
Endüstriyel hidrolik sistemlerde enerji verimliliği, hem operasyonel maliyetleri hem de çevresel etkiyi doğrudan belirler. Değişken debili pistonlu pompalar, sabit debili pompalara kıyasla %30-50 enerji tasarrufu sağlayabilir. Orta ve yüksek basınç uygulamalarında yük duyarlı (load-sensing) pompa teknolojisi, sistemin ihtiyaç duyduğu debiyi ve basıncı gerçek zamanlı olarak ayarlayarak boşta çalışma kayıplarını minimize eder.
Değişken Debili Pompalarla Enerji Tasarrufu
Sabit debili pompalar, sistemin akışkan gereksinimi olmasa bile sürekli akış sağlar ve fazla basınç relief valfi üzerinden boşa gider. Bu durum, özellikle bekleme sürelerinin uzun olduğu pres ve kalıp değiştirme operasyonlarında ciddi enerji israfına yol açar. Değişken debili pompalarda ise pompa strok açısı talebe göre ayarlanarak sadece gerekli debi üretilir. Yıllık enerji tasarrufu, 75 kW’lık bir sistemde 15.000-25.000 TL arasında değişebilir; bu tutar yatırım maliyetini 1-2 yıl içinde amorti eder.
Akümülatör Kullanımı ve Pik Yük Yönetimi
Hidrolik akümülatörler, pik debi gereksinimlerini karşılamak ve enerji geri kazanımı sağlamak için kullanılır. Gaz yüklü blörlü akümülatörler endüstriyel uygulamalarda en yaygın tip olup, sisteme anlık güç destekleri sağlar. Pres makinelerinde vurma anında oluşan pik yük, akümülatör tarafından emilerek pompa boyutunun küçültülmesi ve enerji tüketiminin azaltılması mümkündür. Ayrıca akümülatör, acil durum güç kaynağı olarak da işlev görerek güvenlik valfi ve düşük basınç şalteri ile birlikte kritik sistemin güvenli kapanmasını sağlar.

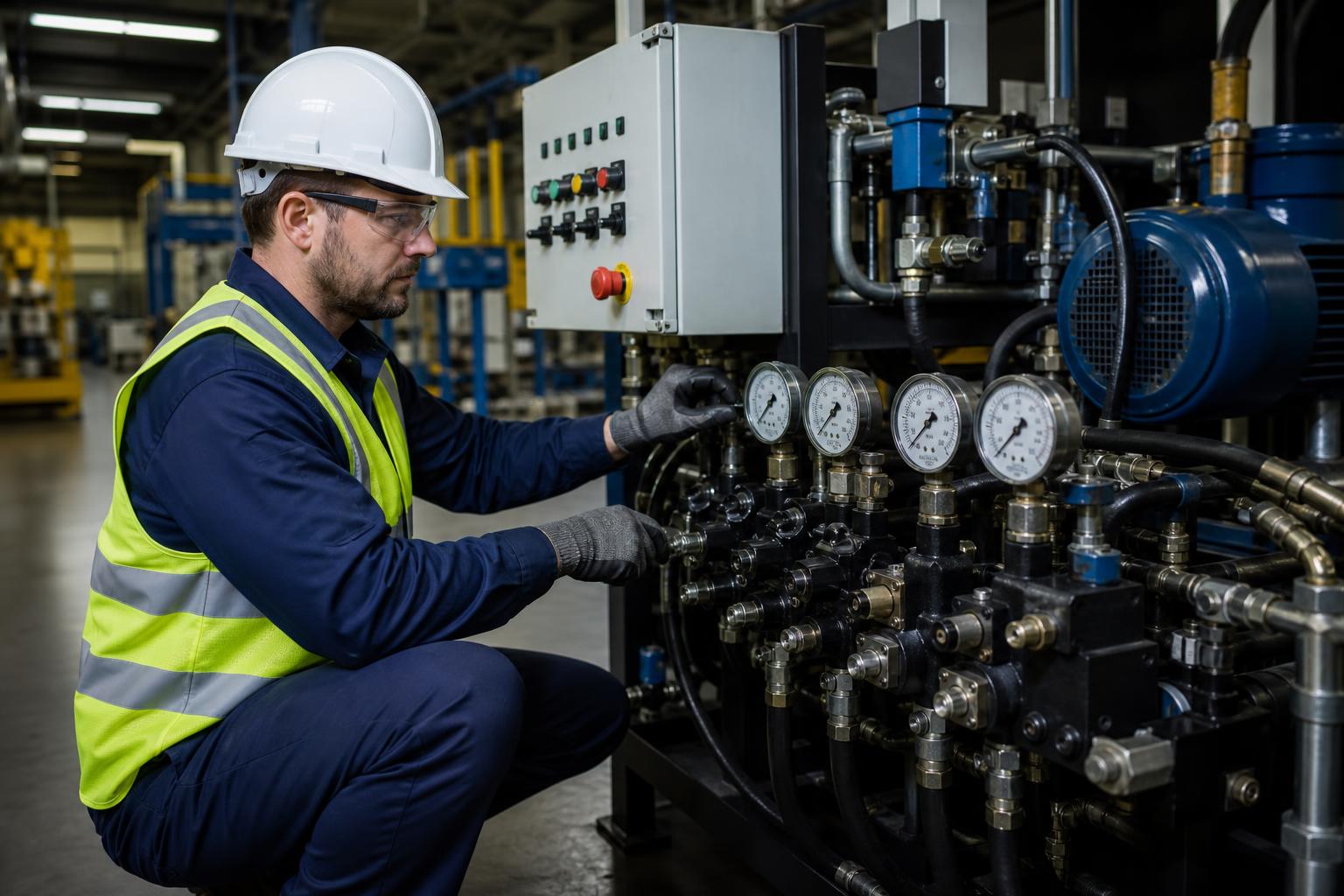

Bakım ve Arıza Önleme Stratejileri
Periyodik Bakım Programı Oluşturma
Hidrolik güç ünitelerinde proaktif bakım, plansız duruşların en önemli önleyicisidir. Günlük, haftalık, aylık ve yıllık periyotlar halinde yapılandırılan bakım programı, sistemin güvenilirliğini maksimize eder. Günlük kontroller akışkan seviyesi, sıcaklık ve basınç göstergesi okumalarını kapsarken, haftalık kontrollerde filtre göstergesi ve dış kaçak kontrolü gerçekleştirilir. Aylık bakımda akışkan numunesi alınarak ISO 4406 partikül sayımı ve viskozite analizi yapılmalıdır.
Akışkan Analizi ve Durum Takibi
Durum tabanlı bakım (condition-based maintenance), sensör verilerini ve akışkan analiz sonuçlarını kullanarak bakım zamanlamasını optimize eder. Partikül sayımı, su içeriği, viskozite, asit sayısı ve element analizi (demir, bakır, kurşun, krom) gibi parametreler趋势sel olarak izlenerek komponent aşınması erken tespit edilebilir. Örneğin, demir partiküllerindeki ani artış, pompa veya silindir aşınmasına işaret ederken, bakır yükselişi yatak bozulmasını gösterebilir. Bosch Rexroth hidrolik çözümleri gibi uzman kaynaklar, durum izleme teknolojilerinin uygulanması için kapsamlı rehberler sunmaktadır.
Yaygın Arıza Nedenleri ve Çözümleri
Hidrolik sistem arızalarının %70-80’i akışkan kontaminasyonundan kaynaklanır. Partikül kirliliği, pompa ve valf yüzeylerinde erozyon oluşturarak iç kaçakları artırır ve performans kaybına yol açar. Su bulaşması ise akışkanın yağlayıcı özelliğini azaltır, kavitasyonu tetikler ve korozyonu hızlandırır. Bu nedenle, zincir ve dişli arıza analizinde olduğu gibi, kök neden belirleme metodolojisi hidrolik sistemlerde de sistematik uygulanmalıdır.
Sık Karşılaşılan Arıza Tablosu
- Pompa gürültüsü: Kavitasyon, emiş hattı tıkanıklığı veya düşük akışkan seviyesi → Emiş filtresi temizliği ve akışkan seviyesi kontrolü
- Yüksek sıcaklık: Soğutma yetersizliği, aşırı basınç veya sürekli relief valfi açılması → Soğutma sistemi kontrolü ve basınç ayarı
- Yavaş hareket: İç kaçak, aşınmış silindir contası veya düşük akışkan viskozitesi → Conta değişimi ve akışkan kontrolü
- Sistem basınç düşüşü: Relief valfi arızası, pompa aşınması veya hava girişi → Valf ayarı ve pompa testi
- Akışkan köpürmesi: Hava emişleri, yanlış akışkan tipi veya düşük akışkan seviyesi → Emiş hattı sızdırmazlık kontrolü
Güvenlik Standartları ve Uyum Gereksinimleri
Endüstriyel hidrolik sistemlerin tasarım ve üretiminde uluslararası güvenlik standartlarına uyum zorunludur. ISO 4413 (Hidrolik – Genel Kurallar), CE direktifleri ve makine güvenliği yönetmelikleri, sistemin güvenli çalışmasını garanti altına alır. Basınç emniyet valfleri, acil durdurma sistemleri, taşma korunması ve akışkan sızıntı koruması gibi güvenlik elemanları, HPU tasarımının ayrılmaz parçasıdır. Parker Hydraulics gibi global üreticilerin teknik dokümanları, güvenlik tasarım prensiplerinin uygulanmasında değerli kaynaklar sunmaktadır.
Risk Değerlendirmesi ve Operatör Eğitimi
Hidrolik sistemlerde yüksek basınç nedeniyle ciddi güvenlik riskleri bulunur. 200 bar’lık bir sistemde 1 mm²’lik bir delikten fışkıran akışkan, deriyi delip doku hasarına neden olabilir. Bu nedenle risk değerlendirmesi, periyodik muayene ve operatör eğitimi güvenlik zincirinin temel halkalarıdır. Operatörler, acil durdurma prosedürleri, basınçlı akışkan güvenliği ve ilk müdahale teknikleri konusunda düzenli olarak eğitilmelidir.
Endüstriyel Sektörlere Göre HPU Uygulamaları
Otomotiv ve Metal İşleme
Otomotiv endüstrisi, hidrolik güç ünitelerinin en yoğun kullanıldığı sektörlerden biridir. Pres makineleri, kalıp değiştirme sistemleri, robotik kaynak tutucuları ve kaldırma platformları HPU ile çalışır. Metal işleme sektöründe ise CNC tezgahları, hidrolik şerit testere ve bükme makineleri yüksek basınçlı HPU’lar gerektirir. Her iki sektörde de hassas basınç kontrolü, düşük titreşim ve yüksek güvenilirlik öncelikli tasarım kriterleridir.
Gıda ve İlaç Sanayi
Gıda ve ilaç üretim tesislerinde hidrolik sistemler, hijyen standartlarına uygun tasarlanmalıdır. Gıda sınıfı akışkan (H1, H2 sertifikalı) kullanımı, paslanmaz çelik tank ve boru donanımı, kolay temizlenebilir yüzey tasarımı ve yağ sızıntı riskinin minimize edilmesi gereklidir. EHEDG (European Hygienic Engineering Design Group) yönergeleri, gıda teması olasılığı olan alanlarda HPU tasarımını yönlendirir.
Gelecek Trendleri ve Dijitalleşme
Endüstri 4.0 dönüşümü, hidrolik güç ünitelerini de derinden etkilemektedir. IoT sensörleri ile gerçek zamanlı izleme, yapay zeka destekli arıza tahmini ve dijital ikiz teknolojileri, HPU yönetiminde yeni bir çağ başlatmaktadır. Bulut tabanlı izleme platformları, sıcaklık, basınç, debi ve partikül sayısı gibi parametreleri 7/24 takip ederek arıza öncesi uyarı sağlar. Bu teknolojiler, plansız duruşları %40-60 oranında azaltma potansiyeline sahiptir.
Elektro-Hidrolik ve Hibrit Sistemler
Geleneksel hidrolik sistemler, yerini yavaş yavaş elektro-hidrolik aktüatörlere ve hibrit çözümlere bırakmaktadır. Servo elektrik motorlu hidrolik pompa sürücüleri, enerji verimliliğini %50’ye varan oranlarda artırırken, hassasiyet ve kontrol kabiliyetini de önemli ölçüde iyileştirir. Bağımsız değişken valf teknolojisi (IVT), her aktüatör için ayrı pompa çıkışı sağlayarak enerji israfını ortadan kaldırır. Bu gelişmeler, sürdürülebilir üretim hedefleri doğrultusunda endüstriyel makinelerin tasarım felsefesini kökten değiştirmektedir.
Sonuç
Endüstriyel hidrolik güç üniteleri, modern üretimin görünmez ama vazgeçilmez gücüdür. Doğru bileşen seçimi, profesyonel kurulum, düzenli bakım ve dijital izleme teknolojilerinin entegrasyonu, HPU yatırımından maksimum değer elde etmenin anahtarıdır. Değişken debili pompa teknolojileri ve IoT tabanlı durum izleme sistemleri, hem enerji verimliliğini hem de operasyonel güvenilirliği artırarak endüstriyel tesislerin rekabet gücünü güçlendirir. Gurur Makina olarak, endüstriyel zincir ve dişli sistemlerinden hidrolik güç ünitelerine kadar geniş bir yelpazede müşterilerimize teknik danışmanlık ve çözüm sunuyoruz.
